ściany


rodzaje ścian

 System ścienny LPA900-LPD1000

więcej

 System ścienny Polar

więcej

 System ścienny Sinutec

więcej

 System ścienny Sinutherm

więcej

 Izolacja Astrotherm

więcej

 PI / PG panele wewnętrzne

więcej


System ścienny LPA900-LPD1000

Złożony z pionowych żebrowanych paneli stalowych, przymocowanych do konstrukcji drugorzędowej za pomocą wkrętów samowiercających z nylonowymi główkami w takim samym kolorze jak elewacja. Dostępnych jest kilka powłok zewn ( superpolyester, HDS ) Dostępne są dwie opcje w zakresie poszycia wewnętrznego LPI 1200 i perforowane LPG 1000, zapewniające atrakcyjny wygląd wewn. i bardzo dobre właściwości akustyczne. Oba panele zakrywają konstrukcję drugorzędną.

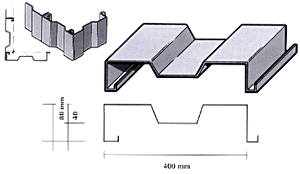

System ścienny Eurotec

Zalety:

  • ekonomiczna, funkcjonalna i wytrzymała konstrukcja
  • estetyczne panele o dyskretnym, żebrowym profilu
  • powłoka o wysokiej wydajności
  • szeroka gama kolorów
  • prosty i szybki montaż
 System ścienny LPA900-LPD1000 (.pdf 1,9 Mb)


do góry

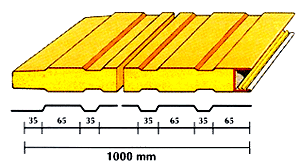

System ścienny Polar

Ściana POLAR złożona jest ze stalowego panela warstwowego, mocowanego do konstrukcji nośnej przy pomocy stalowych wkrętów samogwintujących.

System ścienny Polar

Zalety:

  • indywidualny dobór izolacyjności termicznej poprzez zastosowanie paneli różnej grubości
  • estetyczne poszycie wewnętrzne i zewnętrzne
  • szybki montaż
  • duży wybór akcesoriów

 Polar Sinutherm Systemy ścienne PL (.pdf 2,5 Mb)


do góry

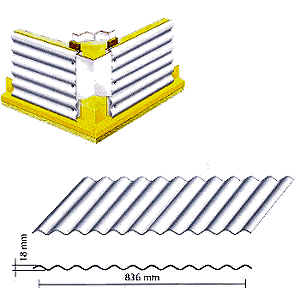

System ścienny Sinutec

Ściana SINUTEC składa się ze stalowych paneli sinusoidalnych mocowanych zewnętrznie do konstrukcji drugorzędnej przy pomocy śrub samonawiercających, których łby pokryte są warstwą nylonu w kolorze dopasowanym do blachy.

System ścienny Sinutec

Zalety:

  • sinusoidalne panele instalowane poziomo
  • dyskretne mocowania zewnętrzne
  • efektywna i ekologiczna izolacja z włókna szklanego
  • panele wewnętrzne zakrywające konstrukcję drugorzędną
  • pochłaniające hałas, perforowane panele wewnętrzne
  • wszystkie obróbki blacharskie i części łączące

 Sinutec i sciany kasetonowe PL (.pdf 1,5 Mb)


do góry

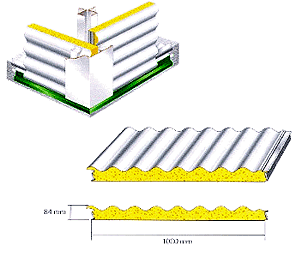

System ścienny Sinutherm

Ściana SINUTHERM składa się ze stalowych paneli warstwowych przymocowanych do konstrukcji przy pomocy śrub samogwintujących, które z kolei są ukryte pod wzdłużnymi zakładkami. Zakładki posiadają nałożone fabrycznie taśmy uszczelniające, chroniące przed wpływami atmosferycznymi.

System ścienny Sinutherm

Zalety:

  • instalowane poziomo panele warstwowe
  • dyskretne mocowania zewnętrzne
  • efektywna izolacja
  • szybki montaż
  • wszystkie obróbki i części łączące

Charakterystyka paneli Sinutherm
Zbudowane są z dwóch stalowych paneli pokrytych powłoką ochronną, wykonanych metodą walcowania na zimno, pomiędzy którymi znajduje się wprowadzona fabrycznie warstwa pianki z poliuretanu pozbawionego CFC. Na panelu zewnętrznym widoczne są sinusoidalne fałdy, natomiast panel wewnętrzny posiada na stronie wewnętrznej płytkie użebrowanie. Pionowe połączenia poszczególnych paneli mają postać kanałów przejściowych wykonanych z powlekanego aluminium. W celu ochrony przed uszkodzeniami podczas transportu lun manewrowania panelami na placu budowy, na zewnętrznej powierzchni paneli jest fabrycznie nałożona zdejmowana folia ochronna.

Panele SINUTHERM produkowane są ze stali zabezpieczonej po obu stronach powłoką GALFAN, a na zewnętrznej stronie mają warstwę wierzchnią w postaci powłoki z superpoliestru lub PVDF. Strona wewnętrzna posiada powłokę z superpoliestru.

 Polar Sinutherm Systemy ścienne PL (.pdf 2,5 Mb)

do góry



Izolacja Astrotherm

Znaczącym elementem kosztów eksploatacji hal są koszty ogrzewania. LINDAB stworzył dla potrzeb swoich hal system izolacji ASTROTHERM. ASTROTHERM Składa się z maty wełny szklanej z powłoką stanowiącą paraizolację. Izobloki mogą być zastosowane dla zminimalizowania ilości mostków termicznych. Alustrip ułatwia montaż izolacji i poprawia estetykę hali. Do zastosowania w ścianach LPA900-LPD1000, SINUTEC, jak również do dachów LPR1000, LMR600, i dachów o podwójnym poszyciu DSR oraz dachu z systemem mostkowym użycie izolacji ASTROTHERM jest obowiązkowe.

Zalety:

  • instalowane poziomo panele warstwowe
  • wysoki stopień niepalności
  • duży wybór folii wykończeniowych
  • montaż ociepleń i paneli w jednej operacji
  • PAKOWANIE - każda rolka izolacji ASTROTHERM pakowana jest w folię polietylenową i znakowana etykietą informującą o miejscu wbudowania.
  • FOLIA WYKOŃCZENIOWA - mata wełny szklanej jest klejona do folii okładzinowej za pomocą niepalnego kleju.
  • MONTAŻ - izolacja jest rozwijana i rozciągana na płatwiach lub ryglach ściennych (z wyłączeniem dachu DSR). Folia wykończeniowa posiada zakładki na krawędziach podłużnych materiału służące do ich wzajemnego zszycia, co zapewnia paroszczelność i estetykę.
  • IZOBLOKI - są to przekładki z bituminizowanej płyty pilśniowej układane wzdłuż płatwi lub rygli ściennych, pomiędzy izolacją a panelami zewnętrznymi. Dzięki izoblokom zmniejsza się efekt występowania mostków termicznych.
  • TAŚMA ALUMINIOWA - lakierowana taśma aluminiowa rozciągnięta na płatwiach lub ryglach ściennych występująca w miejscach styku sąsiednich pasów izolacji termicznej. Ułatwia montaż izolacji i poprawia estetykę wnętrza hali.

Współczynnik "k" dla izolacji ASTROTHERM w stanie niewbudowanym

Grubość (mm) 40 50 60 80 100
K
W/m2 * K
0,78 0,64 0,54 0,42 0,34


Współczynnik "km" dla izolacji ASTROTHERM w stanie wbudowanym Wartości współczynników Km dotyczą konkretnej przegrody i oparte są na pomiarach dokonanych w obiektach już zrealizowanych według standardów LINDAB i w zgodzie z wymaganiami systemu. Wartości te są średnią ważoną dla zamkniętych ścian i dachów z typowym rozstawem rygli i płatwi, bez akcesoriów czy dodatkowej konstrukcji. Podane wartości współczynników Km powinny być traktowane wskaźnikowo.
 Izolacja ASTROTHERM PL (.pdf 2,5 Mb)

do góry



PI / PG panele wewnętrzne

Poszycie wewnętrzne w halach LINDAB produkowane jest na bazie paneli LPI lub LPG. Mocowane są one do rygli za pomocą wkrętów samonawiercających z nylonowymi główkami w kolorze panela. W budynkach LINDAB wymagających podwyższonej izolacyjności akustycznej stosuje się perforowane panele wewnętrzne LPG. Panele te posiadają perforację na około 25% powierzchni.

PI / PG panele wewnętrzne

Zalety:

  • bardzo estetyczny wygląd wewnętrzny
  • dokonała absorpcja hałasu (PG)
  • polepszenie izolacyjności termicznej ściany
  • szybki montaż
