Główna konstrukcja nośna

Składa się ona ze wszystkich elementów, które przenoszą obciążenia zewnętrzne i eksploatacyjne na fundamenty.
Konstrukcja nośna składa się z: ram głównych, ram szczytowych, stężeń wiatrowych, belek podsuwnicowych, konstrukcji antresol. Na życzenie elementy mogą być galwanizowane.

System dachowy PR  System dachowy PR

Zalety:

  • estetyczne przekroje
  • optymalna wysokość w świetle
  • szybkie, łatwe i pewne wznoszenie konstrukcji
  • doskonała adaptacja do różnych zastosowań
  • szeroka gama kolorów
  • duży wybór dostępnych akcesoriów

do góry



Konstrukcja drugorzędna

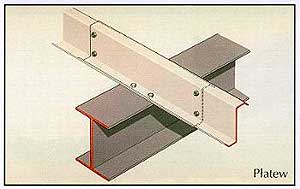

Składa się ona z elementów służących do mocowania poszycia dachu i ścian oraz przeniesienia obciążeń zewnętrznych na konstrukcję nośną. Konstrukcja drugorzędna składa się z: płatwi dachowych Z, rygli ściennych Z lub C, obramowań otworów L, C lub Z

System dachowy PR

Zalety:

  • mała objętość transportowa
  • typowe połączenia umożliwiające łatwy i szybki montaż poszycia dachu i ścian
  • zastosowanie płatwi jako kanału kablowego
  • elementy ocynkowane

do góry



Belki podsuwnicowe

W zakładach produkcyjnych, gdzie często przemieszczane są duże ciężary zamontowanie suwnicy jest konieczne. LINDAB oferuje Państwu możliwość zastosowania suwnic, dostarczając belki podsuwnicowe i szyny łączenie z halą. Belki podsuwnicowe produkuje się z profili dwuteowych walcowanych na gorąco. Elementy poddawane są śrutowaniu, po którym maluje się je warstwą farby podkładowej o grubości 40 mikronów w kolorze czerwonym RED lub szarym F16.

Zalety:

  • doskonałe zespolenie z budynkami LINDAB
  • optymalny rozstaw ram
  • dostawa hali i belek podsuwnicowych z jednego źródła

do góry



Antresole

Antresola jest elementem wielu budynków przemysłowych i usługowych. Istnieje w budownictwie wielopiętrowym trend do obniżania wysokości budynków. LINDAB ze swoim systemem antresol spełnił życzenia inwestorów i architektów większej elastyczności powiązanej z ekonomicznym rozwiązaniem rozwijając system płaskich stropów. Dodatkowo zintegrowane antresole umożliwiają zabudowę w późniejszym terminie.
W zależności od koncepcji architektonicznej i wymagań technologicznych LINDAB oferuje Państwu następujące rozwiązania antresol:

Zalety:

do góry



System Inodek

Belka stalowa stropu produkowana jest z połowy walcowanego dwuteownika przez przyspawanie rozbudowanego pasa dolnego. Płyty prefabrykowane sprężone układa się bezpośrednio na pasach dolnych belek podciągów.

Zalety:

  • ekstremalnie mała grubość stropu
  • łatwy i szybki montaż dzięki użyciu opatentowanego systemu złącz
  • łatwość zabezpieczenia ppoż. gdyż tylko dolna półka podciągów wymaga zabezpieczenia
  • rozpiętość podciągów do 7,50 m
  • rozpiętość płyt prefabrykowanych do 10 m
  • całościowe rozwiązanie systemu inodek zawiera oprócz obliczeń statycznych również plan rozmieszczenia zbrojenia
  • przewody i kable są bezpośrednio położone pod powierzchnią sufitu

do góry



System Monodek

Prefabrykowane płyty sprężone układane na belkach. Podciągi stropu pozostają widoczne.

Zalety:

  • rozpiętość od 5 do 9 m
  • zalecany dla dużych obciążeń
  • łatwy i szybki montaż
  • maksymalne wykorzystanie materiału

do góry



System Multidek

Optymalna konstrukcja rusztowa z profili walcowanych jest odpowiednia dla wszystkich rodzajów stropów wylewanych

Zalety:

  • rozpiętość do 9 m
  • optymalny dostęp pomiędzy podciągami wynosi 3 m
  • elastyczne rozwiązanie w odniesieniu do rozmieszczenia i wymiarów otworów wykonywanych również po wylaniu stropu

do góry



System Comdek

W przypadku systemu comdek uzyskuje się zmonolityzowanie płyt betonowych z podciągiem poprzez zabetonowanie przyspawanych do górnego pasa podciągu kołków. Stosowana metoda przekrojów zespolonych została sprawdzona w projektowaniu mostów.

  • w zależności od obciążeń rozpiętość podciągów osiąga do 16 m
  • optymalna rozpiętość podciągów wynosi 12 m przy ich rozstawie 2,5 m
  • wstępna strzałka ugięcia
  • wysoka nośność do 16kN/m2
  • mała grubość stropu

Zalety:

  • małe grubości stropów zmniejszają wysokość budynku
  • system płaskich stropów LINDAB redukuje kubaturę budynku
  • powiększenie powierzchni eksploatacyjnej
  • skrócenie czasu budowy, budowa półpiętra w tym samym czasie co budynku
  • jakość gwarantowana przez prefabrykowane elementy
  • płaski strop bez podciągów umożliwia swobodne prowadzenie instalacji


System dachowy PR
