System dachowy LPR1000

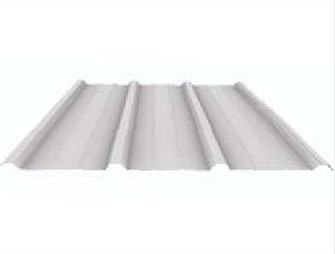

Długie panele trapezowe

Specyfikacje techniczne:

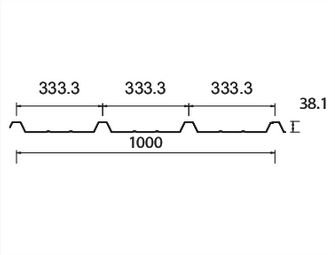

• długie panele trapezowe: szerokość pokrycia 1000 mm
• 0,50 mm grubości rdzenia, stal o podwyższonej wytrzymałości - s550
• mocowanie do konstrukcji z samowwiercającymi wkrętami ze stali nierdzewnej

Aby zagwarantować wodoszczelność i estetyczny wygląd został wprowadzony pełny zakres akcesoriów pasujących do systemu dachowego LPR1000:

• świetliki
• panele przezroczyste
• klapy dymowe
• wentylatory
• świetliki poliwęglanowe
• podstawy dachowe
• wywietrzniki

Dach LPR1000 oferowany jest w powłokach dla różnych warunków klimatycznych:

• Alucynk AZA (powłoka metalowa)
• Superpoliester 25µ, kolor 01
• Superpoliester 35µ, kolor 01, 12 lub 18 (proszę odnieść się do oficjalnej gamy kolorów LINDAB-ASTRON)

Boczny zakład łączy trzy cechy:

• unikalny rowek anty-kapilarny zapewniający szczelność
• wspornikowe zakończenie dające bardzo pewne i solidne połączenie
• taśmę uszczelniającą

Dach LPR1000 posiada liczne zalety:

• wydajne i praktyczne rozwiązanie
• wzrost bezpieczeństwa, wodoszczelności i wytrzymałości zamocowań
• estetyczny wygląd
• łatwy montaż
• doskonała ochrona termiczna i akustyczna
• efektywne rozwiązanie dla ogrzewania

Trzy efektywne systemy

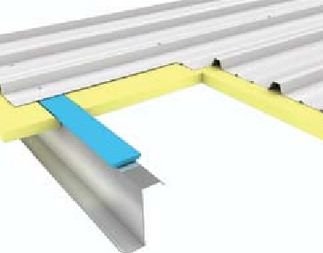

Dach jednowarstwowy z i bez Izobloku:

• najbardziej wydajny system
• izolacja z włókna szklanego zapewnia dodatkowo komfort akustyczny
• Izoblok umożliwia zwiększenie grubości izolacji aby zapewnić zatrzymanie ciepła i zredukować mostki termiczne

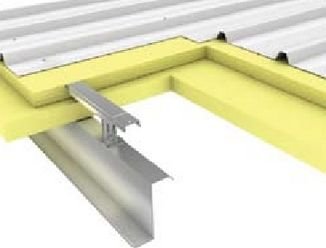

Dach jednowarstwowy z systemem dystansowym:

• to rozwiązanie oferuje wyższą izolacyjność termiczną i kontrolę kondensacji poprzez zmniejszenie mostków termicznych do minimum. zapobiega również kompresji izolacji w miejscach drugorzędowych elementów konstrukcji
• system dystansowy pozwala na zwiększenie grubości izolacji

Dach dwuwarstwowy:

• oferuje najlepszą możliwą izolację do 200 mm
• posiada wszystkie zalety stosowania systemów dystansowych
• ma solidny i estetyczny wygląd dzięki wewnętrznej blasze, która działa jako paroizolacja i ochrona przeciwpożarowa
• opcjonalny panel akustyczny dla zwiększenia absorpcji hałasu

 Katalog certyfikaty 2 PL (.pdf 3 Mb)

 Katalog certyfikaty 2 PL (.pdf 0,5 Mb)

 LPR1000 Roof systems ENG (.pdf 2,6 Mb)

do góry

System dachowy LMR600 - nowość!

Dach pływający, ze stalową membraną, 100% szczelności

Panele dachu pływającego wewnętrznie mocowane do konstrukcji drugorzędowej za pomocą specjalnych ruchomych uchwytów.
Składa się z paneli profilowanych o szer. 600 mm z przetłoczniami o wys. 70 mm.
Panel mocowany za pomocą specjalnych wsporników pozwala na odkształcanie się dachu pod wpływem naprężeń termicznych. Powierzchnia panela zawiera przetłoczenia umożliwiające poruszanie się po dachu.
Panele produkowane są z blachy stalowej o wysokiej wytrzymałości, gr. 0,66mm, pokryte dwustronnie warstwą powłoki alucynkowej. Dach na rąbek stojący.
Trzy efektywne systemy:

• dach jednowarstwowy z elementem izoblok lub bez niego
• dach jednowarstwowy z mostkiem dystansowym
• dach dwuwarstwowy

• ciekawy wygląd architektoniczny
• wsporniki umożliwiają przemieszczanie się blach pod wpływem odkształceń termicznych bez powodowania uszkodzeń
• długotrwała, pełna odporność na wilgoć, całkowita szczelność
• redukcja mostków termicznych ( dzięki wspornikom)
• mocowanie od wewnątrz bez przewiercania paneli
• wydłużona trwałość dachu- ognioodporność i odporność na uszkodzenia mechaniczne

do góry

System dachowy Polar

Panel warstwowy POLAR złożony jest z powlekanych blach profilowanych, stanowiących poszycie wewnętrzne i zewnętrzne, pomiędzy które wtryśnięta jest pianka poliuretanowa nie zawierająca freonu. Panele POLAR mocowane są do płatwi samogwintującymi wkrętami ze stali nierdzewnej, zaopatrzonymi w stożkowatą podkładkę stalową, do której przywulkanizowana jest uszczelka z elastycznego i trwale plastycznego materiału zapewniająca optymalne połączenie pomiędzy panelem a płatwią.

Zalety:

• estetyczny kształt paneli
• montaż wewnętrznego i zewnętrznego poszycia wraz z izolacją odbywa się jednocześnie
• indywidualny dobór izolacji termicznej poprzez różną grubość paneli

 Polar Spacetec Multitec Systemy dachowe PL (.pdf 1,8 Mb)

 Polar Spacetec Multitec Roof Systems.pdf ENG (.pdf 1,7 Mb)

do góry

System dachowy o podwójnej powłoce - DSR (Double Skin Roof)

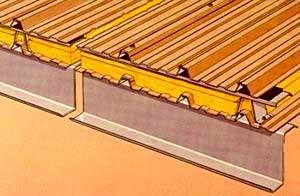

Wewnętrzne panele systemu podwójnego poszycia dachu LPS1000 lub LPG1000, przymocowane bezpośrednio do płatwi Lindab. Zewnętrzne poszycie może być wykonane, zależnie od potrzeby z paneli dachowych LMR600 lub LPR1000. Do płatwi dachowych stosownie do grubości izolacji, mocuje się profile dystansowe (omega). Izolację ASTROTHERM umieszcza się pomiędzy dwoma panelami. Kilka standardowych wysokości elementów dystansowych omega zapewnia wymaganą odległość pomiędzy dwoma warstwami poszycia o gr: 120,140,160,200 mm.

Zalety:

• spełnia najostrzejsze wymagania ochrony cieplnej
• wyśmienite tłumienie akustyczne
• niskie koszty ogrzewania
• rozpoczęcie wewnętrznych robót wykończeniowych jest możliwe już po montażu dolnej powłoki
• optymalna kombinacja kosztów, funkcjonalności i estetyki

 Opis produktu DSR PL (.pdf 0,5 Mb)

do góry

Izolacja Astrotherm

Znaczącym elementem kosztów eksploatacji hal są koszty ogrzewania. LINDAB-ASTRON stworzył dla potrzeb swoich hal system izolacji Astrotherm. Są to długowłókniste maty szklane spełniające najostrzejsze wymagania ochrony cieplnej.

Zalety:

• indywidualnie dobrane ocieplenie dla Państwa budynku
• wysoki stopień niepalności
• duży wybór folii wykończeniowych
• montaż ociepleń i paneli w jednej operacji
• Pakowanie - każda rolka izolacji ASTROTHERM pakowana jest w folię polietylenową i znakowana etykietą informującą o miejscu wbudowania.
• Folia wykończeniowa - mata wełny szklanej jest klejona do folii okładzinowej za pomocą niepalnego kleju.
• Montaż - izolacja jest rozwijana i rozciągana na płatwiach lub ryglach ściennych (z wyłączeniem dachu DSR). Folia wykończeniowa posiada zakładki na krawędziach podłużnych materiału służące do ich wzajemnego zszycia, co zapewnia paroszczelność i estetykę.
• Izobloki - są to przekładki z bituminizowanej płyty pilśniowej układane wzdłuż płatwi lub rygli ściennych, pomiędzy izolacją a panelami zewnętrznymi. Dzięki izoblokom zmniejsza się efekt występowania mostków termicznych.# Taśma aluminiowa - lakierowana taśma aluminiowa rozciągnięta na płatwiach lub ryglach ściennych występująca w miejscach styku sąsiednich pasów izolacji termicznej. Ułatwia montaż izolacji i poprawia estetykę wnętrza hali.

Współczynnik "k" dla izolacji ASTROTHERM w stanie niewbudowanym

Grubość (mm)	40	50	60	80	100
K W/m2 * K	0,78	0,64	0,54	0,42	0,34

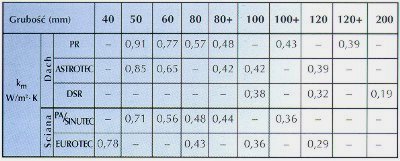

Wartości współczynników km dotyczą konkretnej przegrody i oparte są na pomiarach dokonanych w obiektach już zrealizowanych według standardów LINDAB-ASTRON i w zgodzie z wymaganiami systemu.

Wartości te są średnią ważoną dla zamkniętych ścian i dachów z typowym rozstawem rygli i płatwi, bez akcesoriów czy dodatkowej konstrukcji. Podane wartości współczynników Km powinny być traktowane wskaźnikowo.

Folie Wykończeniowe
Typ	Laminowanie	Zalety
ASA	lakierowana folia aluminiowa +sitka z włókien szklanych +folia aluminowa	niepalna kolor jasno szary
AVS	lakierowana folia aluminiowa +sitka z włókien szklanych +folia PCV	duży stopień niepalności kolor jasnoszary wysoki opór dyfuzyjny dla pary wodnej korzystny wskażnik ceny do jakości
MPS	folia winylowa +siatka z włókien szklanych +metalizowana folia poliesterowa	najlepsze wykończenie dla hal tenisowych biały kolor łatwy montaż
KAS	folia aluminiowa +sitka z włókien szklanych +okładzina papierowa	najlepsza dla ścian dwuwarstwowych z panelem wewnętrznym PI niska cena

 Izolacja ASTROTHERM PL (.pdf 2,5 Mb)
